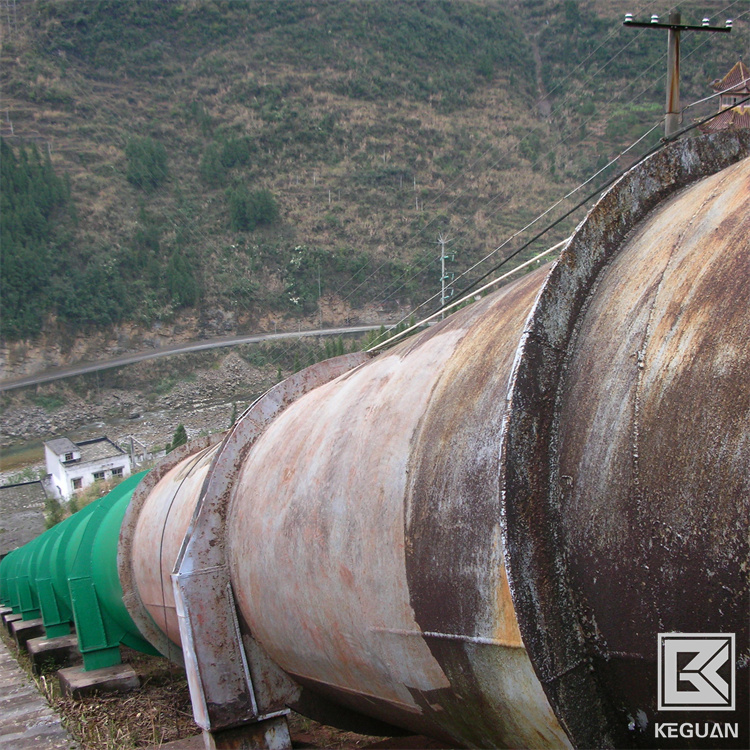

环氧防腐漆表面返锈的应急处理需根据锈蚀程度采取针对性措施，以下是分步解决方案：
一、返锈原因快速排查
1、表面预处理不足：除锈不彻底，残留氧化皮或盐分。
2、涂层破损：机械损伤、针孔或龟裂导致水汽渗透。
3、环境因素：高湿度、凝露或腐蚀性气体侵蚀。
4、材料问题：底漆耐盐雾性不足或面漆封闭性差。
二、应急处理步骤
1.表面清理与除锈
轻度返锈：用180-240目砂纸打磨锈点到露出金属光泽，清理粉尘。（若锈迹成片，可用电动钢丝刷或喷砂机处理。）
重度返锈：局部切割锈蚀区域，更换板材后补涂底漆。
2.破损涂层修补
（1）小面积破损：
①用砂纸将破损边缘打磨成45°坡口，扩大处理范围10-15cm。
②涂刷配套防锈底漆（如环氧富锌底漆），厚度≥50μm。
③干燥后补涂面漆（环氧面漆或聚氨酯面漆），与原涂层搭接≥5cm。
（2）大面积失效：
整片铲除原涂层，重新进行喷砂除锈（达到Sa2.5级），再按标准工艺涂装。
3.临时隔离防护
若无法立即修补，可临时喷涂防锈油或覆盖防水布隔绝水汽。
紧急情况下，使用快干型防锈漆（如醇酸防锈漆）过渡，但需后续彻底返工。
三、预防措施
1、优化施工：
严格执行“喷砂除锈→底漆4小时内涂装→面漆间隔24小时”流程。
对焊缝、边角等易腐蚀部位进行加厚涂装（建议底漆+中间漆+面漆体系）。
2、环境控制：
施工期间湿度控制在80%以下，温度≥5℃。
长期处于高湿环境的设备，可加装祛湿机或定期通风。
3、定期维护：
每半年检查涂层完整性，发现针孔、起泡立即修补。
对特殊部位（如地脚螺栓、法兰连接处）进行阴极保护。
环氧防腐漆返锈应急处理需遵循“先止锈、再修补、后防护”原则，轻度问题可现场修补，严重锈蚀建议整体返工。
（本文内容源自网络搜集整理，倘若文中内容、观点、描述等让您感到不适，请即刻与我们取得联系）
