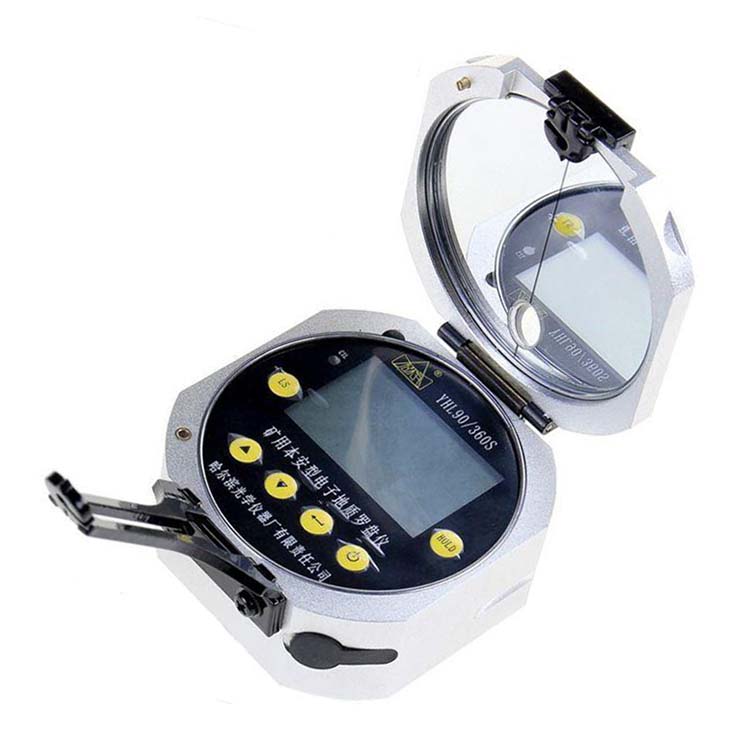

YHL90/360S(A)矿用本安型电子激光地质罗盘仪
防爆型式：矿用本质安全型；防爆标志：Ex i b I
外形尺寸：80×70×40mm；重量：270 g；外壳材质：铝6061-T6
产品特点
操作简单，测量数据一目了然。
三轴磁阻传感器测量空间磁场，带倾角补偿功能，测量方位角不必*对水平。
数字显示，同时又保留了部分机械罗盘的功能，使用更灵活。
辅助气压、海拔、温度测量，数据更完备。
倾角可进行零点修正。
低功耗设计，每天使用1~2小时，可工作约15天。
延时自动关机时间设定：15s-360s可调
使用环境
环境温度：0℃～+40℃；
相对湿度：≤95%RH（+25℃）；
环境大气压：80kPa～106kPa；
在含有爆炸性气体（甲烷）和煤尘混合物的煤矿井下环境中；
在无明显破坏绝缘的气体或蒸汽的环境中；
污染等级：3级；
在具有铁磁性物质环境下使用可能影响测量精度。
主要性能及基本功能
U0：4.2V I02.2A额定工作电压：3.7V工作电流：≤50mA
电子地质罗盘仪内置PL123450矿用防爆锰酸锂锂离子蓄电池（材质：锰酸锂）1只，标称容量1.6Ah/3.7V；电池内置双保护板、采用单组份室温硫化橡胶704粘合剂浇封工艺固定，厚度不小于1mm，实现短路、过流双重保护 。
测量方位角
测量范围：0～360°
测量误差：±1.5°
测量俯仰角、横滚角
测量范围：0～±90°
其中0～±60°测量误差±0.5°，
±60°～±90°测量误差：±1.0°
激光类型：650nm（红外光）
投射距离：
纵向激光打点：0～50m，在50m处红外光斑直径应不大于25mm（短轴方向），清晰可见。
横向激光打线：0～20m，在20m处红外线宽应不大于10mm，清晰可见。
基本功能
电子地质罗盘仪，可实时显示方位角、俯仰角、横滚角；
显示单位：0.1°；
显示屏尺寸：1.8英寸；
背光功能：具有测量参数的背光显示功能；
自动关机功能：15s～360s可调；
可投射激光打点和激光打线两种红外光。
