上送底吸式喷漆房处理组合
整体移动喷漆房工作流程解析

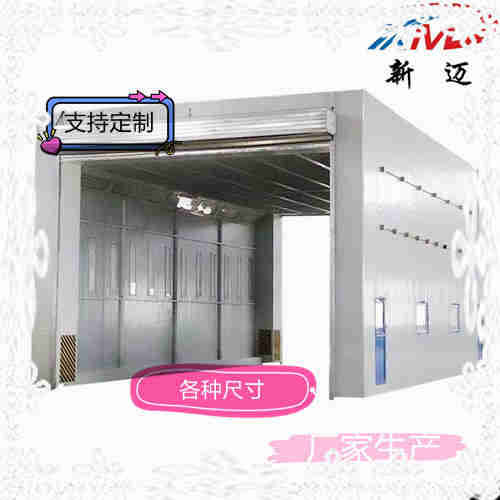

整体移动式喷漆房设计旨在满足大批量、大中型工件的流水作业需求。该喷漆房为全封闭、可移动的结构，通过设置可调节的区域，实现局部喷漆工作，而其他区域可进行工件的吊运、打磨和晾干。喷漆房主体由钢结构和阻燃复合板构成，具有美观大方、坚固耐用的特点。房体底部配备电动驱动行走机构，可沿导轨行走，两端设有电动卷帘门。房体行走时，大门升起，待停置时，大门降落关闭，确保安全。
根据不同用户需求和多年的实践经验，我们设计了以下几种漆雾处理器与喷漆房的组合形式：
1. 侧进风、侧排风干式漆雾处理器与喷漆房组合
- 设计特点：排风管道设置在房体外部，长度与房体大行程相同。上设若干电动风阀，房体设置若干工作工位，通过伸缩气缸实现与排风管道的自动对接。漆雾处理器为轻便干式处理器，嵌入喷漆房墙体的排风一侧，另一侧墙体设置进风过滤系统，实现合二为一，使用便捷。
2. 上进风、下排风干式或湿式漆雾处理器与喷漆房组合
- 设计特点：采用地沟排风，漆雾废气通过地沟引向漆雾处理器。漆雾处理器可设置在不影响其他工作的任意位置。地沟长度应与房体行程相同，地沟上封闭。根据房体设计的工作工位设置若干排风口，排风口上方设有格栅和密封门，房体到达工位时，打开对应排风口进行工作。进风过滤系统设置在房顶。
3. 上进风下排风或侧进风侧排风的干式或湿式漆雾处理器与喷漆房组合
- 设计特点：采用地沟排风，根据工作区域内外的设置，分别采取上进风下排风或侧进风侧排风方式，适用于干湿两种漆雾处理器。地沟上不封闭，而是放置高强度格栅，以便承重，格栅上覆盖胶带，并在地沟两端固定，起到密封作用。喷漆房排风侧面设置上下两层托辊，胶带通过托辊形成与地沟格栅相通的排风口，将漆雾废气引入地沟，输送到漆雾处理器。此设计使喷漆房可在任意位置停留，不受工位限制，省去排风口对接的工序，非常方便。
