GB20041-21-16金属导管弯曲试验机 电动金属导管弯曲试验机
一、金属导管弯曲试验机简介：
本试验机适用于金属导管等材料做弯曲试验用，弯曲的角度为90°，试验后，观察试样有无裂痕。符合《GB 20041.21-2008 电缆管理用导管系统 刚xing导管系统的特殊要求》GB/T14823.2《电气安装用导管 特殊要求一刚xing绝缘材料平导管》、JG/T3050《建筑用绝缘 电工套管及配件》及ZBG33008《聚氯乙稀塑料波纹电线管》等要求。
二、金属导管弯曲试验机技术参数：
1、试样导管直径: 16mm
2、弯曲内半径: 96mm
3、弯曲外半径: 113mm
4、凹槽半径: 8.1mm
5、试样弯曲总角度：90°
6、外形尺寸：310×310×850mm（长×宽×高）
7、重量：37kg
三、金属导管弯曲试验机结构说明：

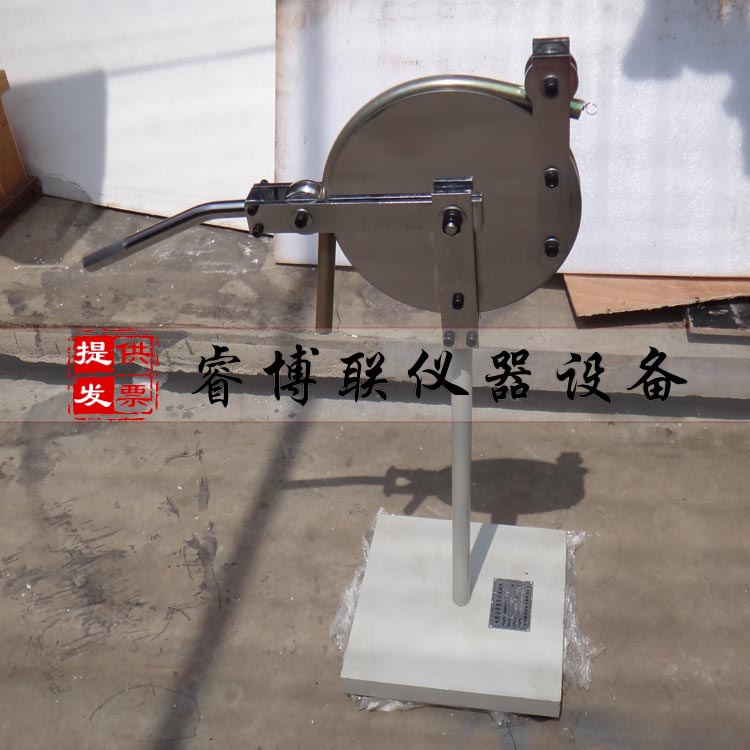

本试验机由底座、支架、成型模、弯曲型辊、夹紧装置等组成。
